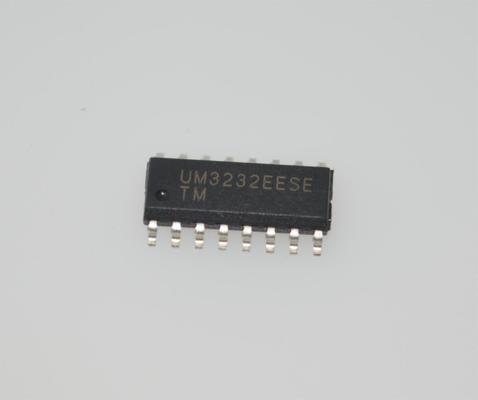

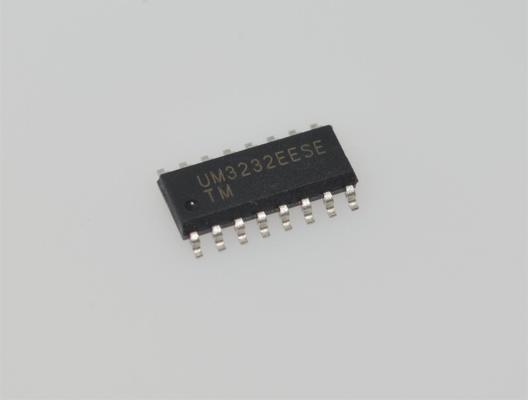

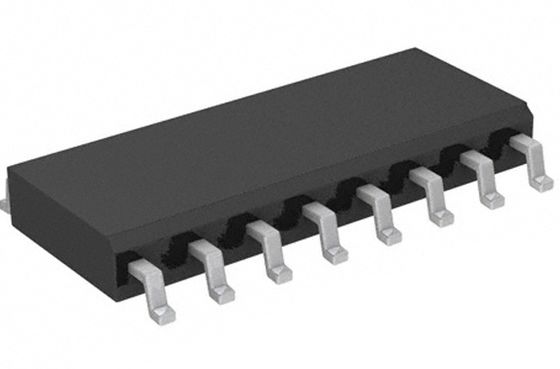

UM3232EESE 3В-5.5В приемопередатчик RS-232 1 Мбит/с 2Tx/2Rx ±15кВ ESD SOIC-16 -40°C до +85°C

UM3232EESE

andnbsp;

Особенности

andnbsp;Соответствует стандартам True EIA/TIA-232-F при питании от +3,0 В до +5,5 В

andnbsp;Соответствует уровням EIA/TIA-562 andplusmn;3,7 В при напряжении питания всего 2,7 В

andnbsp;Улучшенные характеристики ESD:

andnbsp; andnbsp;andplusmn;15 кВ модель человеческого тела

andnbsp; andnbsp;andplusmn;15 кВ метод воздушного разряда IEC61000-4-2

andnbsp; andnbsp;andplusmn;8 кВ метод контактного разряда IEC61000-4-2

andnbsp;1 мкА низкое энергопотребление в режиме выключения (UM3221E/UM3222E)

andnbsp;Минимальная скорость передачи данных 250 кбит/с

andnbsp;Гарантированная максимальная скорость нарастания 30 В/мкс

andnbsp;Производительность по фиксации превышает 200 мА

andnbsp;Горячая замена и отказоустойчивость

andnbsp;Логика ввода/вывода совместима с логикой 1,8 В при VCC=3,3 В

andnbsp;

Применения

Оборудование промышленной автоматизации

Оборудование с батарейным питанием

Портативное оборудование

POS-терминалы

andnbsp;

Описание

Серия UM3221E/UM3222E/UM3232E представляет собой приемопередатчики RS-232 с питанием 3,3 В, предназначенные для портативных или портативных устройств. UM3221E имеет один драйвер/один приемник, а UM3222E/UM3232E имеет два драйвера/два приемника. Устройство отличается низким энергопотреблением, высокой скоростью передачи данных и улучшенной защитой от электростатического разряда. Рейтинг ESD всех выходов передатчика и входов приемника составляет andplusmn;15 кВ как для модели человеческого тела, так и для методов воздушного разряда IEC61000-4-2, и более andplusmn;8 кВ для методов контактного разряда IEC61000-4-2. Штыри логического ввода/вывода защищены до andplusmn;2 кВ для модели человеческого тела.

Небольшая занимаемая площадь, низкопрофильный корпус и использование небольших конденсаторов 0,1 мкФ также обеспечивают экономию места на плате. Скорость передачи данных более 250 кбит/с гарантируется в наихудших условиях нагрузки. Это семейство полностью совместимо с системами только 3,3 В, смешанными системами 1,8 В и 3,3 В, смешанными системами 3,3 В и 5,0 В и системами только 5,0 В.

UM3221E/UM3222E имеет режим пониженного энергопотребления, в котором выходы драйверов и зарядовые насосы устройств отключены. Во время выключения ток потребления падает до менее 1 мкА, что снижает энергопотребление в портативных системах с батарейным питанием или других системах с низким энергопотреблением. Приемники UM3221E/UM3222E остаются активными в режиме выключения, что позволяет контролировать внешние сигналы.

UM3221E/UM3222E и UM3232E совместимы по выводам, корпусу и функциональности с отраслевым стандартом MAX242 и MAX 232 соответственно.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
