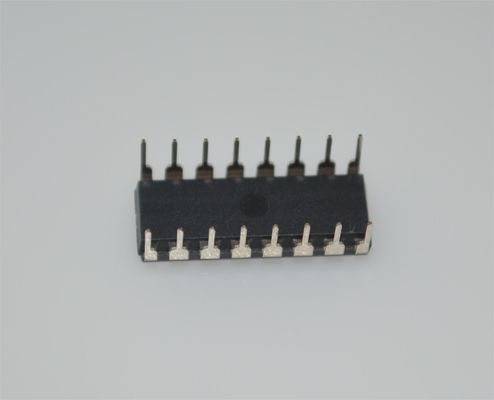

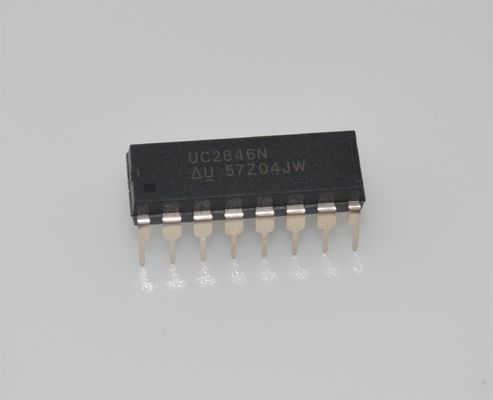

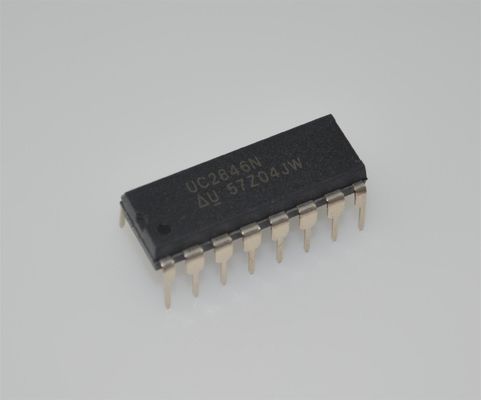

UC2846N Контроллер PWM текущего режима 500kHz, 8-40V Ввод 1A Тотемный столб DIP-16 -40°C до +85°C

UC2846N

Особенности

• Автоматическая компенсация прямой связи

• Программируемое импульсное ограничение тока

• Автоматическая коррекция симметрии в двухтактной конфигурации

• Улучшенные характеристики реакции на нагрузку

• Возможность параллельной работы для модульных систем питания

• Дифференциальный усилитель измерения тока с широким диапазоном синфазного сигнала

• Подавление двойных импульсов

• 500-мА (пиковые) выходы типа "тотемный столб"

• ±1% эталонный источник напряжения

• Блокировка при пониженном напряжении

• Возможность плавного пуска

• Клемма отключения

• Работа на частоте 500 кГц

Применения

• Преобразователи питания для телекоммуникаций

• Промышленные преобразователи питания

Описание

Семейство управляющих устройств UC1846/7 предоставляет все необходимые функции для реализации схем управления током с фиксированной частотой, сохраняя при этом минимальное количество внешних компонентов. Превосходные характеристики этой технологии можно измерить по улучшенному регулированию напряжения сети, улучшенным характеристикам реакции на нагрузку и более простой, более легкой в разработке петле управления. Топологические преимущества включают в себя присущую возможность импульсного ограничения тока, автоматическую коррекцию симметрии для двухтактных преобразователей и возможность параллельной работы силовых модулей при сохранении равного распределения тока.

Схема защиты включает в себя встроенную блокировку при пониженном напряжении и программируемое ограничение тока, в дополнение к возможности плавного пуска. Также доступна функция отключения, которая может инициировать либо полное отключение с автоматическим перезапуском, либо защелкнуть питание.

Другие особенности включают в себя полностью защелкнутую работу, подавление двойных импульсов, возможность регулировки мертвого времени и эталонный источник напряжения с точностью ±1%.

UC1846 имеет низкие выходы в выключенном состоянии, в то время как UCx847 имеет высокие выходы в выключенном состоянии.

ИНФОРМАЦИЯ

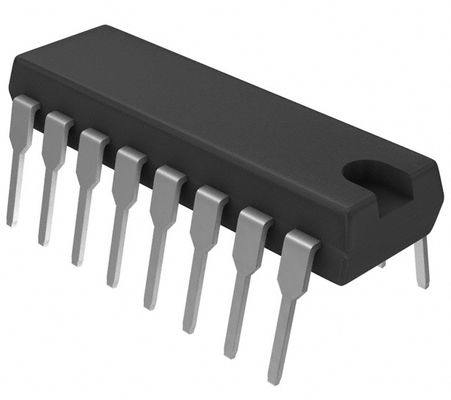

Чертеж
