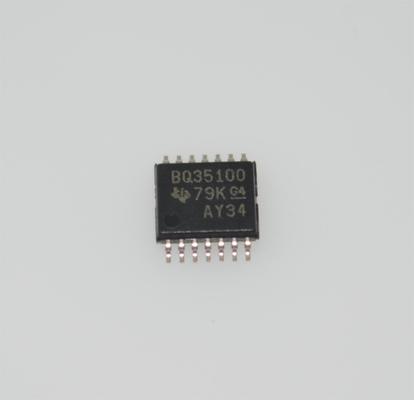

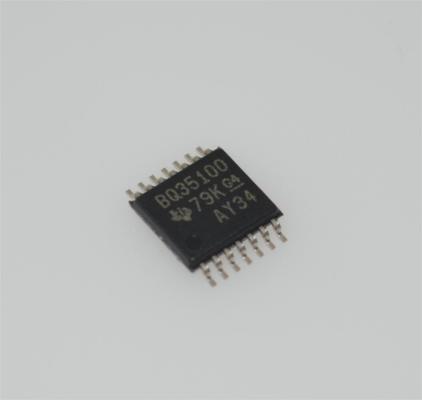

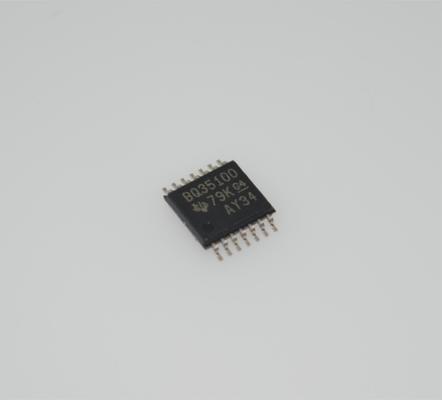

Датчик уровня заряда батареи BQ35100PWR для 1-элементных Li-SOCl2 батарей, интерфейс I2C, точность ±1%, напряжение 1.8-3.6 В, корпус 14-TSSOP, рабочая температура от -40°C до +85°C

BQ35100PWR

andnbsp;

Особенности

andbull; Индикатор уровня заряда и диагностика батареи для приложений расходомеров предсказывают окончание срока службы или ранний выход из строя батареи

andndash; Поддерживает литий-тионилхлоридные (Li-SOCl2) и литий-диоксид-марганцевые (Li-MnO2) химические батареи

andndash; Точные измерения напряжения, температуры, тока и счетчика Кулона, которые сообщают о состоянии батареи и сроке службы

andndash; Алгоритм состояния здоровья (SOH) для Li-MnO2

andndash; Алгоритм окончания срока службы (EOS) для Li-SOCl2

andndash; Алгоритм накопления Кулона (ACC) для всех типов батарей

andbull; Сверхнизкое среднее энергопотребление для увеличения времени работы от батареи

andndash; Индикатор включен через периодические обновления, управляемые хостом

andndash; Состояние здоровья (SOH) ~0,06 andmicro;A

andndash; Окончание срока службы (EOS) ~0,35 andmicro;A

andndash; Обновления диагностики накопления Кулона (ACC) ~0,3 andmicro;A

andbull; Возможности взаимодействия с системой

andndash; Связь с хостом I2C, обеспечивающая доступ к параметрам и статусу батареи

andndash; Настраиваемое прерывание хоста

andndash; Параметры ведения журнала данных о батарее для диагностики в процессе эксплуатации и анализа сбоев

andndash; Аутентификация SHA-1 для предотвращения использования поддельных батарей

andnbsp;

Приложения

andbull; Используется в системах первичных батарей и подходит для приложений с динамической нагрузкой и большими изменениями температуры окружающей среды andndash; интеллектуальные счетчики и расходомеры andndash; контроль доступа к дверям andndash; детекторы дыма и утечки газа andndash; автоматизация зданий andndash; IoT, включая узлы датчиков andndash; отслеживание активов

andbull; Отчеты о состоянии батареи и диагностика с ранним обнаружением неисправностей для систем расходомеров

andbull; Увеличивает время работы от батареи благодаря точному измерению батареи для детекторов дыма, узлов датчиков и приложений отслеживания активов

andnbsp;

Описание

Индикатор уровня заряда батареи BQ35100 и монитор окончания срока службы обеспечивают высоконастраиваемое измерение уровня заряда для неперезаряжаемых (первичных) литиевых батарей, не требуя принудительного разряда батареи. Устройство BQ35100, созданное таким образом, что оптимизация не требуется для достижения точного измерения, использует запатентованные алгоритмы измерения TI для поддержки возможности беспрепятственной замены старой батареи на новую.

Устройство BQ35100 обеспечивает точные результаты при сверхнизком среднем энергопотреблении, при котором можно достичь менее 2 andmicro;A посредством управления хостом через вывод GAUGE ENABLE (GE). Устройство требуется включать только на время, достаточное для сбора данных и выполнения расчетов для поддержки выбранного алгоритма, с частотой обновления, определяемой системой. Типичную систему, возможно, потребуется обновлять только один раз в 8 часов, поскольку индикатор не требуется включать для измерения всей активности разряда.

Функции измерения уровня заряда используют измерения напряжения, тока и температуры для предоставления данных о состоянии здоровья (SOH) и информации о предупреждении об окончании срока службы (EOS), где хост может считывать собранные данные через шину I2C 400 кГц. Выход ALERT, основанный на различных настраиваемых параметрах состояния и данных, также доступен для прерывания хоста.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
