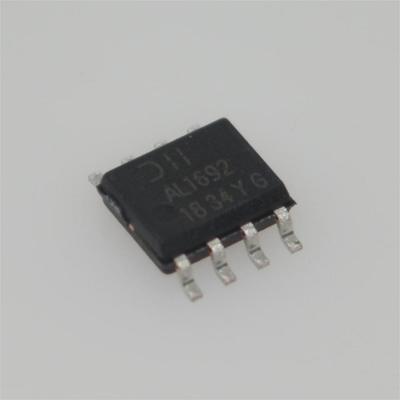

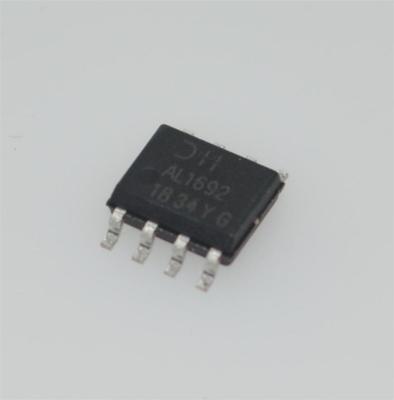

AL1692S-13 90V 0.5A LED драйвер PF>0.9 без диммирования SOP-8 -40°C до +105°C Высокая эффективность

AL1692S-13

andnbsp;

Особенности

 Допуск по точности измерения тока: andplusmn;3%

 Низкий ток запуска: типичный 100andmicro;A

 Низкий рабочий ток: 210andmicro;A (частота переключения 4 кГц)

 Однообмоточный индуктор

 Широкий диапазон совместимости с диммерами

 Для питания контроллера может управлять до 25 Вт

 Для вариантов MOSFET: 600 В / 2 А

 Соответствует кривой диммирования NEMA SSL6

 Внутренние защиты

 Блокировка при пониженном напряжении (UVLO)

 Подавление выбросов (LEB)

 Поцикловая защита от перегрузки по току (OCP)

 Защита от обрыва/короткого замыкания на выходе (OVP/OSP)

 Защита от теплового снижения тока (TFP)

 Защита от перегрева (OTP)

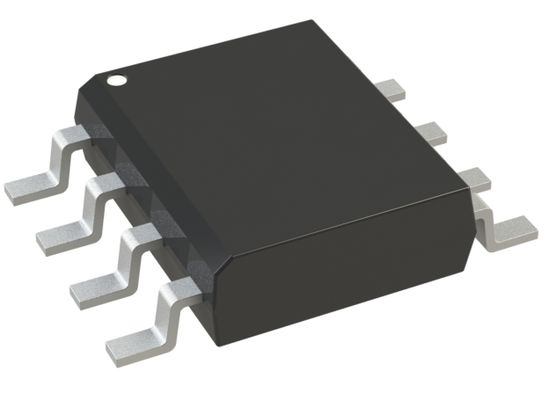

 Корпуса SO-8 (контроллер) и SO-7 (с MOSFET)

 Полностью бессвинцовый и полностью соответствует RoHS

 Без галогенов и сурьмы. Устройство andldquo;Greenandrdquo;

andnbsp;

Применения

 Светодиодные лампы с регулировкой яркости от сети

 Автономные драйверы питания светодиодов

andnbsp;

Описание

DIODESandtrade; AL1692 - это высокопроизводительный, с высоким коэффициентом мощности, высокой эффективностью и высокой точностью тока контроллер/драйвер светодиодов с регулировкой яркости для приложений светодиодных ламп с регулировкой яркости от симистора. Топология AL1692 обеспечивает точный выходной ток в широком диапазоне регулирования напряжения и нагрузки. Широкая частота переключения работает в режиме граничной проводимости (BCM), чтобы упростить проектирование и тестирование EMI/EMC, чтобы соответствовать новейшим нормативным стандартам.

Контроллер AL1692 с внешним MOSFET может поддерживать более высокую выходную мощность, до 25 Вт. Светодиодный драйвер AL1692-20C интегрирован с MOSFET 600 В / 2 А. Решения на платформе AL1692 могут охватывать приложения как на 120 В переменного тока, так и на 230 В переменного тока. AL1692 имеет встроенную защиту от теплового снижения тока, чтобы автоматически уменьшать выходной ток. Другие функции защиты повышают безопасность и надежность системы освещения.

Кривая диммирования AL1692 соответствует стандарту NEMA SSL6. AL1692 применим к широкому спектру диммеров, включая диммеры с передним и задним фронтом, для достижения глубокого диммирования до 1%.

Контроллер AL1692 доступен в корпусе SO-8. AL1692-20C доступен в корпусе SO-7.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
