TLP152 10Mbps высокоскоростной оптокоплер 5000Vrms Изоляция 5mA Низкий вход SOIC-6 -40°C до +100°C AEC-Q101

TLP152

andnbsp;

Характеристики

Тип логики буфера (выход с тотемным полюсом)

Пиковый выходной ток: andplusmn;2,5 A (макс.)

Рабочая температура: от -40 до 100

Ток потребления: 3,0 мА (макс.)

Напряжение питания: от 10 до 30 В

Пороговый входной ток: 7,5 мА (макс.)

Время задержки распространения: tpHL = 190 нс (макс.), tpLH = 170 нс (макс.)

Помехоустойчивость синфазного сигнала: andplusmn;20 кВ/andmicro;с (мин.)

Напряжение изоляции: 3750 В (среднекв.) (мин.)

Стандарты безопасности

andnbsp; andnbsp;Одобрено UL: UL1577, File No.E67349

andnbsp; andnbsp;Одобрено cUL: CSA Component Acceptance Service No.5A File No.E67349

andnbsp; andnbsp;Одобрено VDE: EN60747-5-5, EN60065 или EN60950-1 (Примечание 1)

andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; : EN62368-1 (В ожидании) (Примечание 1)

andnbsp; Одобрено CQC: GB4943.1, GB8898 Thailand Factory

andnbsp;

Применения

andbull; Плазменные дисплейные панели (PDP)

andbull; Промышленные инверторы

andbull; Драйверы затворов MOSFET

andbull; Драйверы затворов IGBT

andnbsp;

Описание

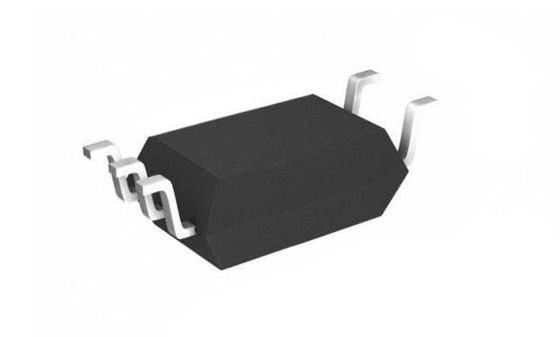

TLP152 - это оптрон в корпусе SO6, состоящий из инфракрасного светодиода (LED) GaAℓAs, оптически связанного с интегральной микросхемой высокоскоростного фотодетектора с высоким коэффициентом усиления. Микросхема фотодетектора имеет внутренний экран для обеспечения высокой помехоустойчивости синфазного сигнала andplusmn;20 кВ/andmicro;с и, следовательно, превосходной помехозащищенности между входными и выходными контактами. TLP152 имеет выход с тотемным полюсом, который может как поглощать, так и выдавать ток. Он подходит для непосредственного управления небольшим IGBT или силовым MOSFET.

andnbsp;

Информация

andnbsp;

Чертеж
