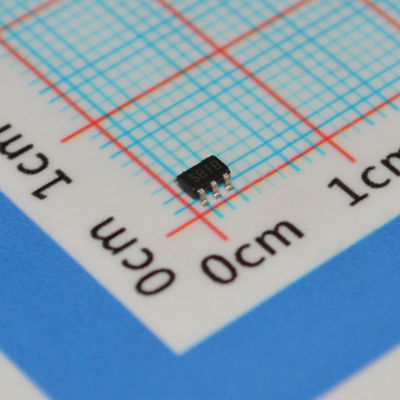

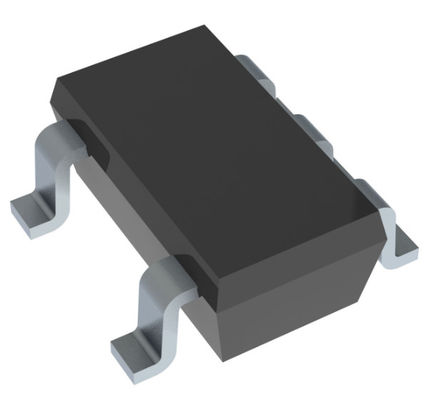

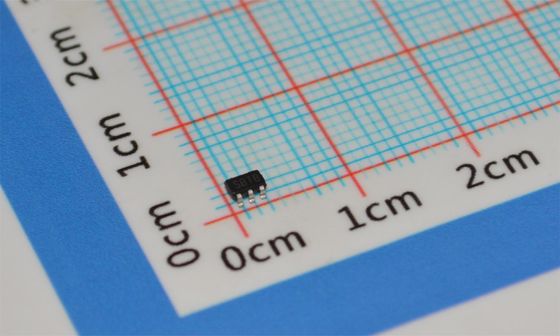

LM3671MF-ADJ регулируемый понижающий преобразователь 1 МГц, вход 2,7-5,5 В, выход 600 мА, SOT-23-5, КПД 90%, от -40°C до +85°C

LM3671MF-ADJ

ОСОБЕННОСТИ

• Типичный ток покоя 16 мкА

• Максимальная нагрузочная способность 600 мА

• Фиксированная частота переключения ШИМ 2 МГц (тип.)

• Автоматическое переключение режимов PFM/ШИМ

• Внутреннее синхронное выпрямление для высокой эффективности

• Внутренний плавный пуск

• Типичный ток отключения 0,01 мкА

• Работает от одной литий-ионной аккумуляторной батареи

• Требуется всего три крошечных внешних компонента для поверхностного монтажа (один индуктор, два керамических конденсатора)

• Защита от перегрузки по току и теплового отключения

• Доступны версии с фиксированным выходным напряжением и регулируемой версией

• LM3671Q - это продукт автомобильного класса, соответствующий требованиям AEC-Q100 Grade 1

• Корпуса SOT-23, 5-Bump DSBGA и 6-Pin USON

ПРИМЕНЕНИЯ

• Мобильные телефоны

• КПК

• MP3-плееры

• W-LAN

• Портативные инструменты

• Цифровые фотоаппараты

• Портативные жесткие диски

• Автомобильная промышленность

ОПИСАНИЕ

Понижающий DC-DC преобразователь LM3671 оптимизирован для питания низковольтных цепей от одной литий-ионной аккумуляторной батареи и входных напряжений от 2,7 В до 5,5 В. Он обеспечивает ток нагрузки до 600 мА во всем диапазоне входного напряжения. Доступно несколько различных вариантов фиксированного выходного напряжения, а также версия с регулируемым выходным напряжением в диапазоне от 1,1 В до 3,3 В.

Устройство предлагает превосходные характеристики и производительность для мобильных телефонов и аналогичных портативных систем. Автоматическое интеллектуальное переключение между ШИМ с низким уровнем шума и PFM с низким током обеспечивает улучшенное управление системой. В режиме ШИМ устройство работает на фиксированной частоте 2 МГц (тип.). Гистерезисный режим PFM продлевает срок службы батареи, снижая ток покоя до 16 мкА (тип.) при небольшой нагрузке и в режиме ожидания. Внутреннее синхронное выпрямление обеспечивает высокую эффективность в режиме ШИМ. В режиме отключения устройство выключается и снижает потребление батареи до 0,01 мкА (тип.).

Информация

Чертеж
