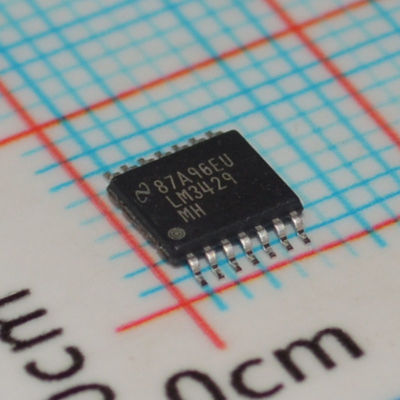

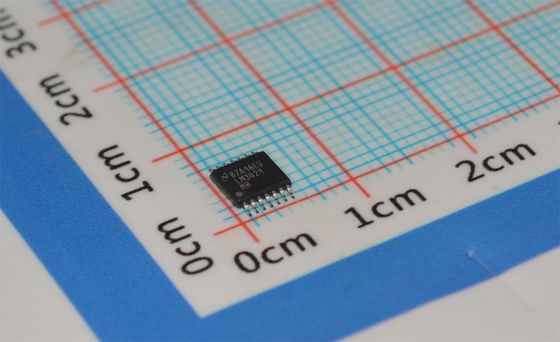

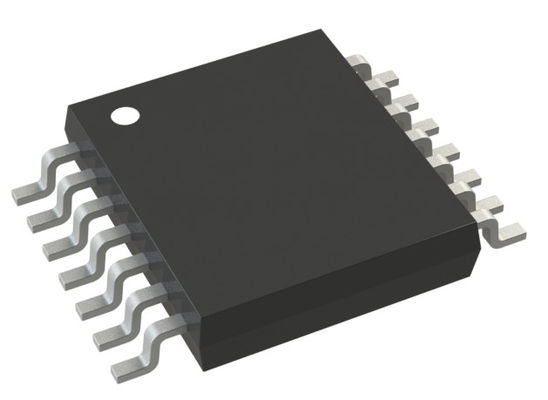

LM3429MHX 42V 1.5A Buck LED Driver 6-42V Ввод аналоговый/PWM Приглушение 1MHz TSSOP-14 -40°C до +125°C AEC-Q100

LM3429MHX

andnbsp;

Особенности

andbull; LM3429-Q1 соответствует требованиям AEC-Q100 Grade 1 для автомобильных применений

andbull; Диапазон входного напряжения от 4,5 В до 75 В

andbull; Регулируемое напряжение датчика тока

andbull; Датчик тока высокого уровня

andbull; Драйвер затвора MosFET 2-Ω, 1-A

andbull; Защита от пониженного входного напряжения

andbull; Защита от перенапряжения

andbull; ШИМ-диммирование

andbull; Аналоговое диммирование

andbull; Ограничение тока цикл за циклом

andbull; Программируемая частота переключения

andbull; Низкопрофильный 14-выводной корпус HTSSOP

andbull; Тепловое отключение

andnbsp;

Применения

andbull; LED-драйверы - понижающие, повышающие, понижающе-повышающие, SEPIC

andbull; Внутреннее и наружное SSL

andbull; Автомобильная промышленность

andbull; Общее освещение

andbull; Регуляторы постоянного тока

andnbsp;

Описание

LM3429 - это универсальный высоковольтный контроллер N-канального MosFET для светодиодных драйверов. Его можно легко настроить в понижающей, повышающей, понижающе-повышающей и SEPIC топологиях. Эта гибкость, наряду с номинальным входным напряжением 75 В, делает LM3429 идеальным для освещения светодиодов в очень разнообразном, большом семействе применений.

Регулируемое напряжение датчика тока высокого уровня обеспечивает точное регулирование тока светодиода с максимально возможной эффективностью. LM3429 использует управление Predictive Off time (PRO), которое представляет собой комбинацию управления пиковым током и предсказуемого таймера выключения. Этот метод управления облегчает проектирование компенсации контура, обеспечивая при этом внутреннюю компенсацию прямой связи по входному напряжению.

LM3429 включает в себя высоковольтный регулятор запуска, который работает в широком диапазоне входных напряжений от 4,5 В до 75 В. Внутренний ШИМ-контроллер рассчитан на регулируемые частоты переключения до 2 МГц, что позволяет создавать компактные решения. Дополнительные функции включают аналоговое диммирование, ШИМ-диммирование, защиту от перенапряжения, блокировку при пониженном напряжении, ограничение тока цикл за циклом и тепловое отключение.

andnbsp;

Информация

andnbsp;

Чертеж
