LM3410YSD 1.6MHz Boost LED Driver 2.7-5.5V Вход 1A переключатель тока 90% Эффективность SOT-23-5 -40°C до +85°C PWM Dimming

LM3410YSD

andnbsp;

Особенности

andbull; Соответствует требованиям автомобильной промышленности

andbull; Соответствует требованиям AEC-Q100 со следующими параметрами: andndash; Класс температуры устройства 1: andndash; от -40°C до 125°C диапазон рабочих температур окружающей среды andndash; Классификация ESD устройства HBM, уровень 2 andndash; Классификация ESD устройства CDM, уровень C6

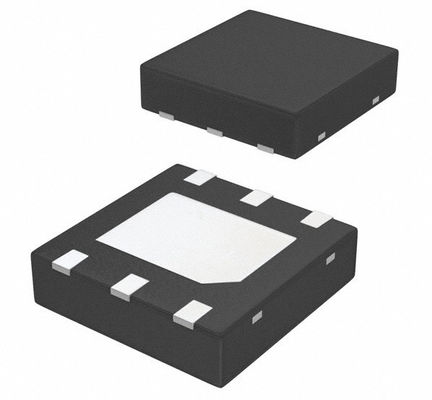

andbull; Компактные корпуса SOT-23 и WSON

andbull; Входное напряжение от 2,7 В до 5,5 В

andbull; Выходное напряжение от 3 В до 24 В

andbull; Предел тока переключения 2,8 А (типичный)

andbull; Высокая частота переключения andndash; 525 кГц (LM3410Y) andndash; 1,6 МГц (LM3410X)

andbull; NMOS-переключатель 170 мandOmega;

andbull; Внутренний опорный источник напряжения 190 мВ

andbull; Внутренний плавный пуск

andbull; Токовый режим, работа ШИМ

andbull; Тепловое отключение

andnbsp;

Применения

andbull; Источники тока для светодиодной подсветки

andbull; Драйверы OLED и HB LED для подсветки LiIon

andbull; Портативные устройства

andbull; Драйверы светодиодной вспышки

andbull; Автомобильные приложения

andnbsp;

Описание

LM3410 и LM3410-Q1 — это монолитные, высокочастотные ШИМ DC-DC преобразователи, доступные в 6-контактных корпусах WSON, 8-контактных MSOP PowerPad™ и 5-контактных SOT-23. С минимальным количеством внешних компонентов LM3410 и LM3410-Q1 просты в использовании. Он может управлять пиковыми токами 2,8 А (типично) с внутренним NMOS-переключателем 170 мandOmega;. Частота переключения внутренне установлена на 525 кГц или 1,6 МГц, что позволяет использовать чрезвычайно маленькие индуктивности для поверхностного монтажа и чип-конденсаторы. Несмотря на высокую рабочую частоту, легко достичь КПД до 88%. Включено внешнее отключение, обеспечивающее сверхнизкий ток покоя 80 нА. LM3410 и LM3410 Q1 используют управление током и внутреннюю компенсацию для обеспечения высокой производительности в широком диапазоне рабочих условий. Дополнительные функции включают ШИМ-диммирование, ограничение тока цикл-за-циклом и тепловое отключение.

andnbsp;

Информация

andnbsp;

Чертеж
