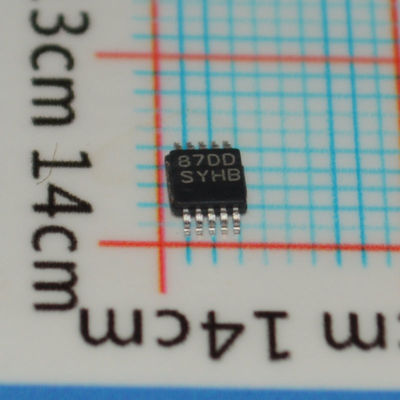

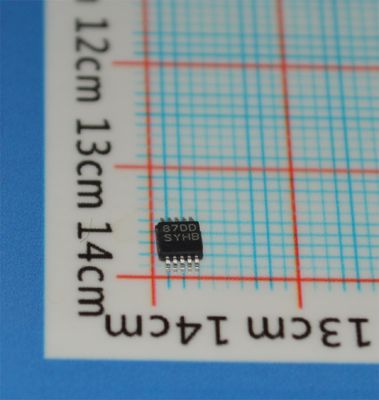

LM3409HVMY 75V 1.5A LED Driver 6-75V Входный аналоговый/PWM Приглушение 1MHz MSOP-10 -40°C до +125°C

LM3409HVMY

andnbsp;

Особенности

andbull; LM3409-Q1 и LM3409HV-Q1 - продукты автомобильного класса: соответствуют требованиям AEC-Q100 Grade 1

andbull; 2-Ω, привод затвора MOSFET с пиковым током 1 А

andbull; Диапазон VIN: от 6 В до 42 В (LM3409, LM3409-Q1)

andbull; Диапазон VIN: от 6 В до 75 В (LM3409HV, LM3409HV Q1)

andbull; Дифференциальное измерение тока высокого уровня

andbull; Поцикловое ограничение тока

andbull; Не требуется компенсация контура управления

andbull; Диапазон ШИМ-диммирования 10 000:1

andbull; Диапазон аналогового диммирования 250:1

andbull; Поддерживает все керамические выходные конденсаторы и выходы без конденсаторов

andbull; Отключение при низком энергопотреблении и тепловое отключение

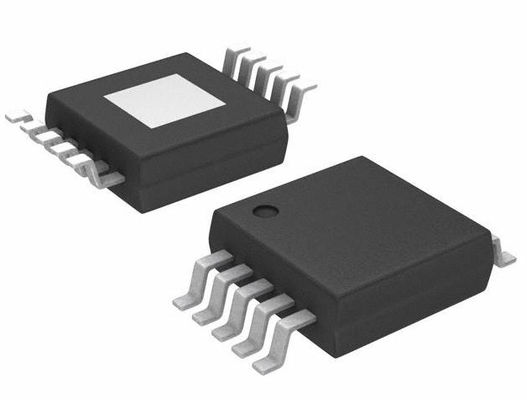

andbull; Теплоотводящий 10-контактный корпус HVSSOP

andnbsp;

Применения

andbull; LEDDriver

andbull; Источник постоянного тока

andbull; Автомобильное освещение

andbull; Общее освещение

andnbsp;

Описание

LM3409, LM3409-Q1, LM3409HV и LM3409HV-Q1 - это контроллеры P-канальных MOSFET (PFET) для понижающих (buck) регуляторов тока. Они предлагают широкий диапазон входного напряжения, дифференциальное измерение тока высокого уровня с низким регулируемым пороговым напряжением и быструю функцию включения/выключения выхода, а также теплоотводящий 10-контактный корпус HVSSOP. Эти особенности в совокупности делают семейство устройств LM3409 идеальным для использования в качестве источников постоянного тока для управления светодиодами, где легко достижимы прямые токи до 5 А.

Устройства LM3409 используют управление с постоянным временем выключения (COFT) для регулирования точного постоянного тока без необходимости внешней компенсации контура управления. Аналоговое и ШИМ-диммирование легко реализовать, что приводит к высоколинейному диапазону диммирования с отличными достижимыми коэффициентами контрастности. Программируемое UVLO, отключение при низком энергопотреблении и тепловое отключение завершают набор функций.

andnbsp;

Информация

andnbsp;

Чертеж
