LM2676SX-5.0 5V 3A Buck Converter 8-40V Ввод 90% Эффективность TO-263 260kHz -40°C до +125°C

LM2676SX-5.0

Особенности

• Доступен новый продукт: – LMR51430 от 4,5 до 36 В, 3 А, синхронный преобразователь 500 кГц и 1,1 МГц

• Для ускорения выхода на рынок: – силовой модуль TLVM13630 от 3 до 36 В, 3 А, от 200 кГц до 2,2 МГц

• КПД до 94%

• Простота и легкость проектирования (с использованием готовых внешних компонентов)

• Выходной ключ DMOS 150 мΩ

• Фиксированные выходные напряжения 3,3 В, 5 В, 12 В и регулируемые версии (от 1,2 В до 37 В)

• Ток в режиме ожидания 50 мкА при выключении

• Максимальная погрешность выходного напряжения ±2% во всем диапазоне входного напряжения и нагрузки

• Широкий диапазон входного напряжения: от 8 В до 40 В

• Фиксированный внутренний генератор частотой 260 кГц

• Рабочий диапазон температур перехода от -40 до 125°C

Применения

• Коммуникационный модуль

• Счетчик электроэнергии

• Панель управления кнопкой вызова

• Приводы двигателей

Описание

Серия регуляторов LM2676 представляет собой монолитные интегральные схемы, которые обеспечивают все активные функции для понижающего (buck) импульсного регулятора, способного управлять нагрузками до 3 А с отличными характеристиками регулирования по линии и нагрузке. Высокая эффективность (> 90%) достигается за счет использования силового ключа DMOS с низким сопротивлением включения. Серия состоит из фиксированных выходных напряжений 3,3 В, 5 В и 12 В и регулируемой выходной версии.

Концепция силового преобразователя SIMPLE SWITCHER® обеспечивает завершенную конструкцию с использованием минимального количества внешних компонентов. Высокочастотный генератор (260 кГц) позволяет использовать компоненты меньшего размера. Семейство стандартных индукторов для использования с LM2676 доступно у нескольких производителей, что значительно упрощает процесс проектирования.

Серия LM2676 также имеет встроенную тепловую защиту, ограничение тока и вход управления включением и выключением, который может перевести регулятор в состояние низкого тока покоя 50‑µA. Гарантируется допуск выходного напряжения ±2%. Частота тактирования контролируется с допуском ±11%.

Информация

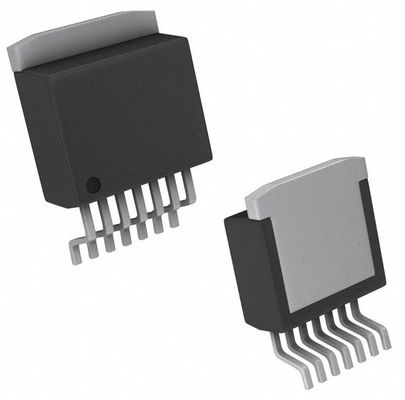

Чертеж

Наше преимущество:

• Высококачественная продукция --- наши предложения на 100% новые и оригинальные, ROHS
• Конкурентоспособная цена --- хорошие каналы закупок с хорошей ценой.
• Профессиональное обслуживание --- строгий контроль качества перед отправкой и безупречное послепродажное обслуживание после покупки.
• Адекватный инвентарь --- При поддержке нашей сильной команды закупок,
• Быстрая доставка --- мы отправим товар в течение 1-3 рабочих дней после подтверждения оплаты.

обязательно удовлетворит вашу потребность во всех видах компонентов.^_^


Список продуктов
Поставка серии электронных компонентов, полный спектр полупроводников, активных и пассивных компонентов. Мы можем помочь вам получить все для спецификации печатной платы, одним словом, вы можете получить здесь комплексное решение,


Предложения включают:
Интегральная схема, микросхемы памяти, диод, транзистор, конденсатор, резистор, варистор, предохранитель, триммер и потенциометр, трансформатор, батарея, кабель, реле, переключатель, разъем, клеммная колодка, кварц и генератор, индуктор, датчик, трансформатор, драйвер IGBT, светодиод, ЖК-дисплей, преобразователь, печатная плата (PCB), PCBA (сборка печатной платы)

Сильны в бренде:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK и т. д.
