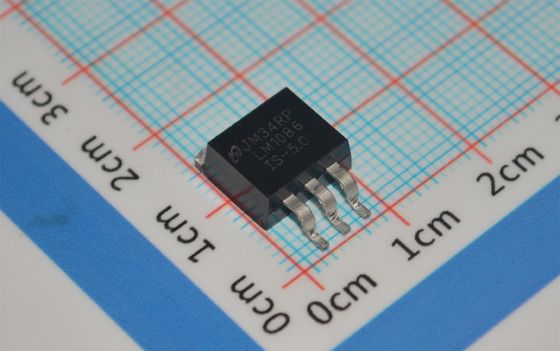

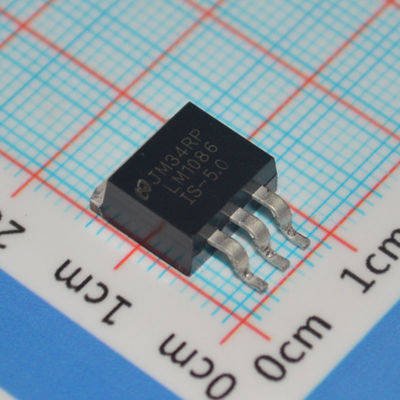

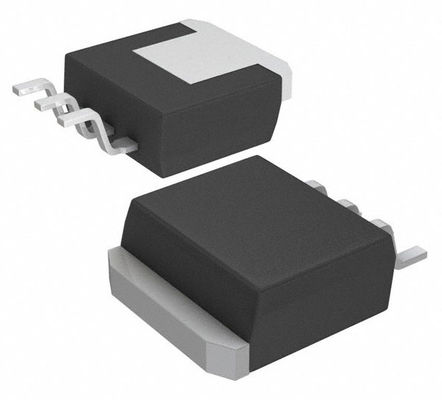

LM1086IS-5.0 5В 1.5A LDO регулятор ±1% точность, 1В падение напряжения TO-263 Термозащита -40°C до +125°C

LM1086IS-5.0

andnbsp;

Особенности

andbull; Доступны фиксированные значения 1,8 В, 2,5 В, 3,3 В, 5 В

andbull; Доступна регулируемая версия

andbull; Ограничение тока и тепловая защита

andbull; Точность выходного напряжения 2%

andbull; Выходной ток 1,5 А

andbull; Регулировка по линии 0,015% (типично)

andbull; Регулировка по нагрузке 0,1% (типично)

andbull; Максимальное входное напряжение до 29 В

andbull; Минимальное регулируемое выходное напряжение до 1,25 В

andbull; Стабильность с керамическим выходным конденсатором с ESR

andbull; Диапазон температур: от -40°C до 125°C

andnbsp;

Применения

andbull; Высокоэффективные линейные регуляторы

andbull; Зарядные устройства

andbull; Пострегулирование для импульсных источников питания

andbull; Регуляторы постоянного тока

andbull; Источники питания для микропроцессоров

andbull; Источники питания для аудиоусилителей

andbull; Управление пожарной сигнализацией

andnbsp;

Описание

LM1086 - это регулятор с максимальным падением напряжения 1,5 В при токе нагрузки 1,5 А. Устройство имеет такую же распиновку, как и стандартный LM317 от TI.

Для установки выходного напряжения регулируемой версии LM1086 требуются два резистора. Версии с фиксированным выходным напряжением интегрируют подстроечные резисторы. Как правило, входной конденсатор не требуется, если устройство находится на расстоянии более 6 дюймов от входных фильтрующих конденсаторов. Выходной конденсатор можно заменить керамическим с соответствующим ESR.

Схема LM1086 включает в себя стабилизированный по напряжению опорный источник, ограничение тока и тепловое отключение. Поскольку регулятор LM1086 плавающий и определяет только разность напряжений между входом и выходом, можно регулировать напряжение в несколько сотен вольт, если не превышена максимальная разность напряжений между входом и выходом. Превышение максимальной разности напряжений между входом и выходом приведет к короткому замыканию на выходе. Подключив фиксированный резистор между выводом регулировки и выходом, LM1086 также можно использовать в качестве прецизионного регулятора тока.

andnbsp;

Информация

andnbsp;

Чертеж
