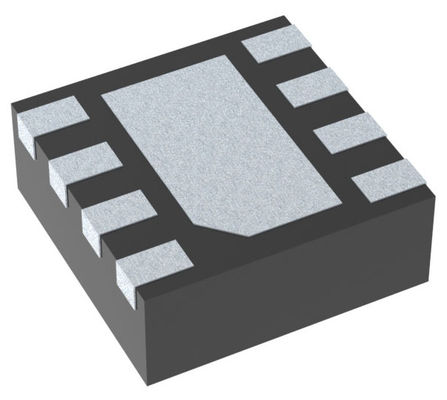

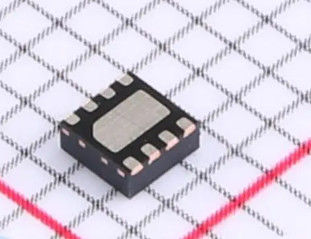

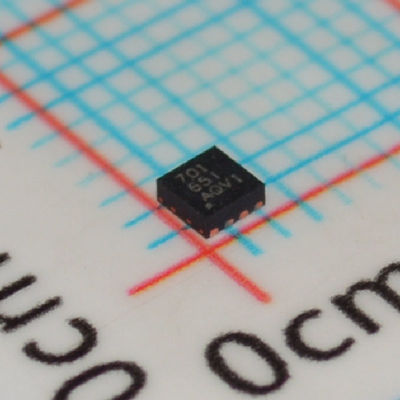

BQ294701DSGR 2-клеточный литий-ионный защитник 1,5μA Ультранизкий IQ ± 25mV Точность 2,5V-5,5V Пакет / корпус 8-WFDFN Облученная подставка от -40°C до +85°C

BQ294701DSGR

Особенности

• Защита от перенапряжения для 2-, 3- и 4-элементных ячеек

• Внешний конденсатор для программирования таймера задержки

• Заводская установка порога OVP (диапазон порогов от 3,85 В до 4,6 В)

• Варианты выхода: активный высокий или открытый сток активный низкий

• Высокая точность защиты от перенапряжения: ±10 мВ

• Низкое энергопотребление ICC ≈ 1 µA (VCELL(ALL) < VPROTECT)

• Низкий ток утечки на вход ячейки < 100 нА

• Малый размер корпуса – 8-выводной WSON (2,00 мм x 2,00 мм)

Описание

Семейство BQ2947 представляет собой монитор и защиту от перенапряжения для систем аккумуляторных батарей Li-Ion. Каждая ячейка контролируется независимо на предмет перенапряжения.

В устройстве BQ2947 внешний таймер задержки запускается при обнаружении перенапряжения в любой ячейке. По истечении времени задержки выход переходит в активное состояние (высокое или низкое, в зависимости от конфигурации). Функция внешнего таймера задержки также включает в себя возможность обнаружения обрыва или короткого замыкания конденсатора задержки на выводе CD, что аналогичным образом активирует выходной драйвер в условиях перенапряжения.

Для более быстрого тестирования на производственной линии устройство BQ2947 предоставляет режим тестирования для клиентов с уменьшенным временем задержки 67.

Информация

Чертеж
