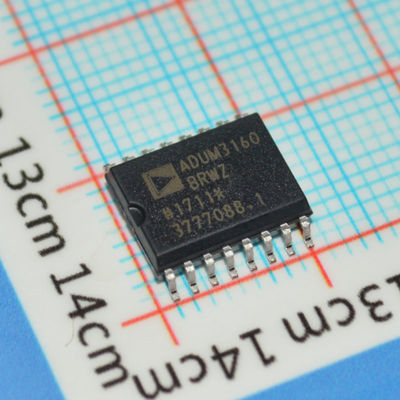

ADUM3160BRWZ 2,5 кВ USB изолятор полная/низкая скорость 16Mbps 3V-5.5V SOIC-16 -40°C до +105°C

ADUM3160BRWZ

ОСОБЕННОСТИ

Совместимость с USB 2.0

Скорость передачи данных: 1,5 Мбит/с и 12 Мбит/с

Двунаправленная связь

Рабочее напряжение VBUS от 4,5 В до 5,5 В

Максимальный ток потребления со стороны восходящего потока 7 мА при 1,5 Мбит/с

Максимальный ток потребления со стороны восходящего потока 8 мА при 12 Мбит/с

Максимальный ток покоя со стороны восходящего потока 2,3 мА

Защита от короткого замыкания со стороны восходящего потока

Электростатическая защита (ESD) класса 3A в соответствии с ANSI/ESD STM5.1-2007

Работа при высоких температурах: 105°C

Высокая помехоустойчивость в синфазном режиме: >25 кВ/мкс

16-выводной корпус SOIC с широким корпусом

Соответствие RoHS

Квалификация для автомобильных применений

ОБЩЕЕ ОПИСАНИЕ

ADuM31601 - это изолятор USB-порта, основанный на технологии iCoupler® компании Analog Devices, Inc. Сочетая высокоскоростную КМОП-технологию и монолитную технологию трансформаторов с воздушным сердечником, этот изоляционный компонент обеспечивает выдающиеся эксплуатационные характеристики и легко интегрируется с периферийными устройствами, совместимыми с USB на низких и полных скоростях.

Многие микроконтроллеры реализуют USB таким образом, что на внешние выводы выводятся только линии D+ и D-. Это желательно во многих случаях, поскольку минимизирует количество внешних компонентов и упрощает конструкцию; однако это создает особые проблемы, когда требуется изоляция. Поскольку линии USB должны переключаться между активным управлением D+/D- и разрешением внешним резисторам устанавливать состояние шины, ADuM3160 предоставляет механизмы для обнаружения направления потока данных и управления состоянием выходных буферов. Направление данных определяется на основе каждого пакета.

Информация

Чертеж
