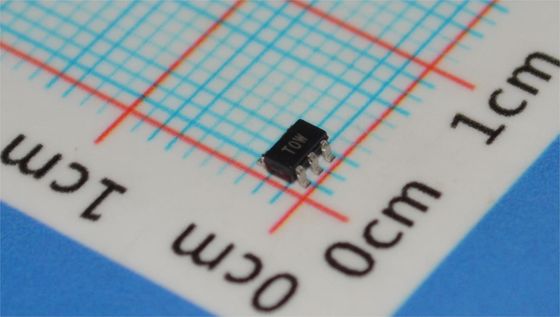

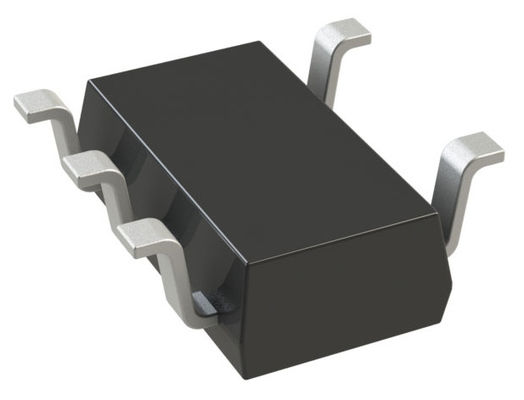

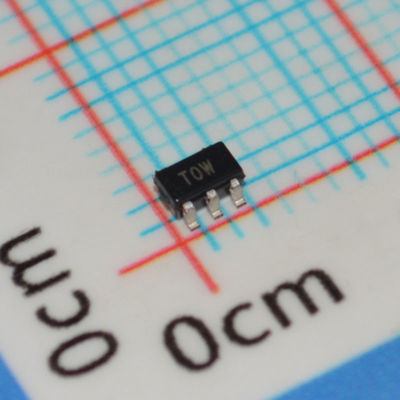

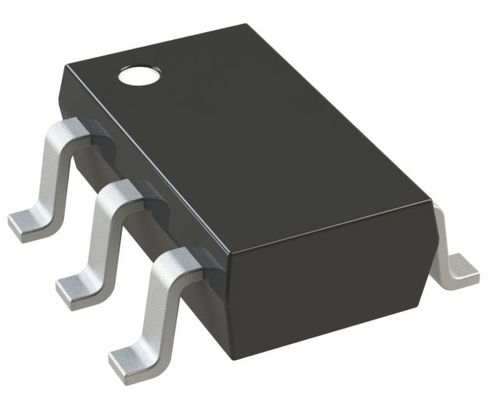

ADT6501SRJZP085RL7 Термовыключатель 85°C Точность ±1°C 2.7В-5.5В SOT-23-5 10μA Низкое энергопотребление AEC-Q100

ADT6501SRJZP085RL7

ОСОБЕННОСТИ

Погрешность порога ±0,5°C (типичная)

Заводская установка точек срабатывания от

−45°C до +15°C с шагом 10°C

+35°C до +115°C с шагом 10°C

Не требуются внешние компоненты

Максимальная температура 125°C

Выход с открытым стоком (ADT6501/ADT6503)

Двухтактный выход (ADT6502/ADT6504)

Выбираемый вывод гистерезис 2°C и 10°C

Ток потребления 30 µA (типичный)

Компактный корпус SOT-23 с 5 выводами

ПРИМЕНЕНИЯ

Медицинское оборудование

Автомобилестроение

Сотовые телефоны

Жесткие диски

Персональные компьютеры

Электронное испытательное оборудование

Бытовая техника

Управление технологическими процессами

ОБЩЕЕ ОПИСАНИЕ

ADT6501/ADT6502/ADT6503/ADT6504 - это температурные переключатели с точкой срабатывания, доступные в корпусе SOT-23 с 5 выводами. Каждая деталь содержит внутренний датчик температуры с шириной запрещенной зоны для локального измерения температуры. Когда температура пересекает установку точки срабатывания, активируется логический выход. Логический выход ADT6501/ADT6503 активен низким уровнем и с открытым стоком. Логический выход ADT6502/ADT6504 активен высоким уровнем и двухтактный. Температура оцифровывается с разрешением 0,125°C (11 бит). Заводские настройки точки срабатывания составляют 10°C, начиная от −45°C до +15°C для моделей с холодным порогом и от +35°C до +115°C для моделей с горячим порогом. Эти устройства не требуют внешних компонентов и обычно потребляют ток 30 µA. Гистерезис выбирается выводом на 2°C и 10°C. Температурный переключатель рассчитан на работу в диапазоне напряжений от 2,7 В до 5,5 В. ADT6501 и ADT6502 используются для контроля температуры только от +35°C до +115°C. Поэтому вывод логического выхода становится активным, когда температура поднимается выше выбранной температуры точки срабатывания.

ADT6503 и ADT6504 используются для контроля температуры только от −45°C до +15°C. Поэтому вывод логического выхода становится активным, когда температура опускается ниже выбранной температуры точки срабатывания.

Информация

Чертеж
